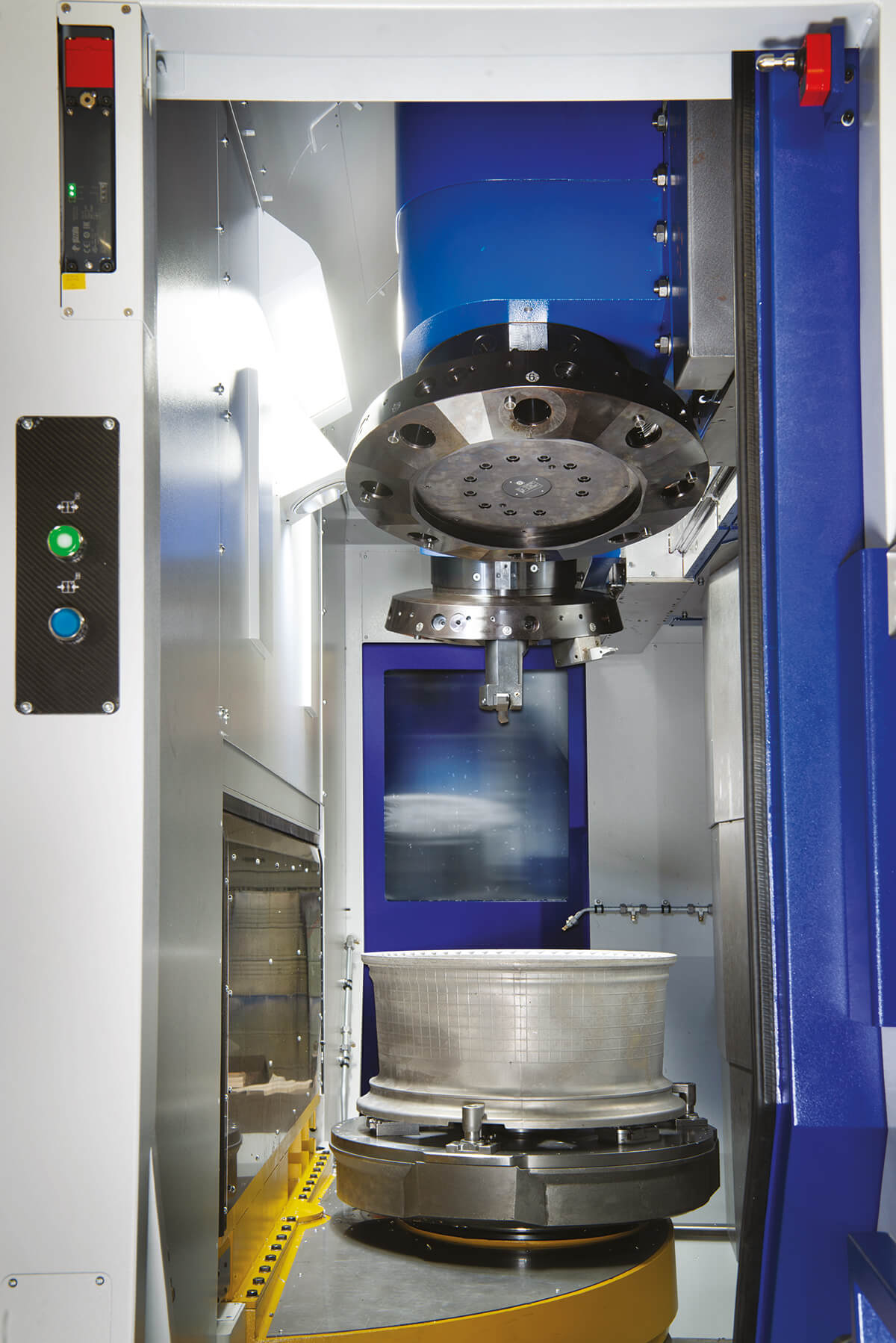

WRC 20/24

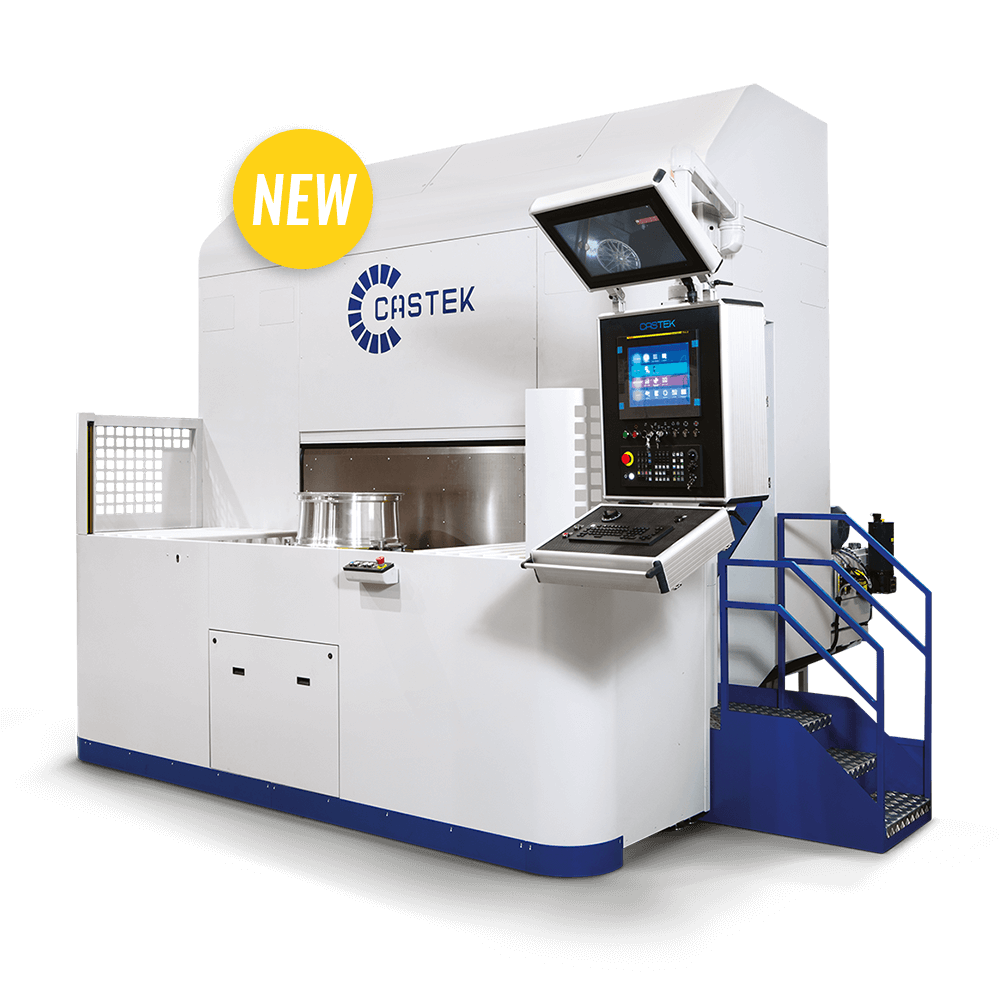

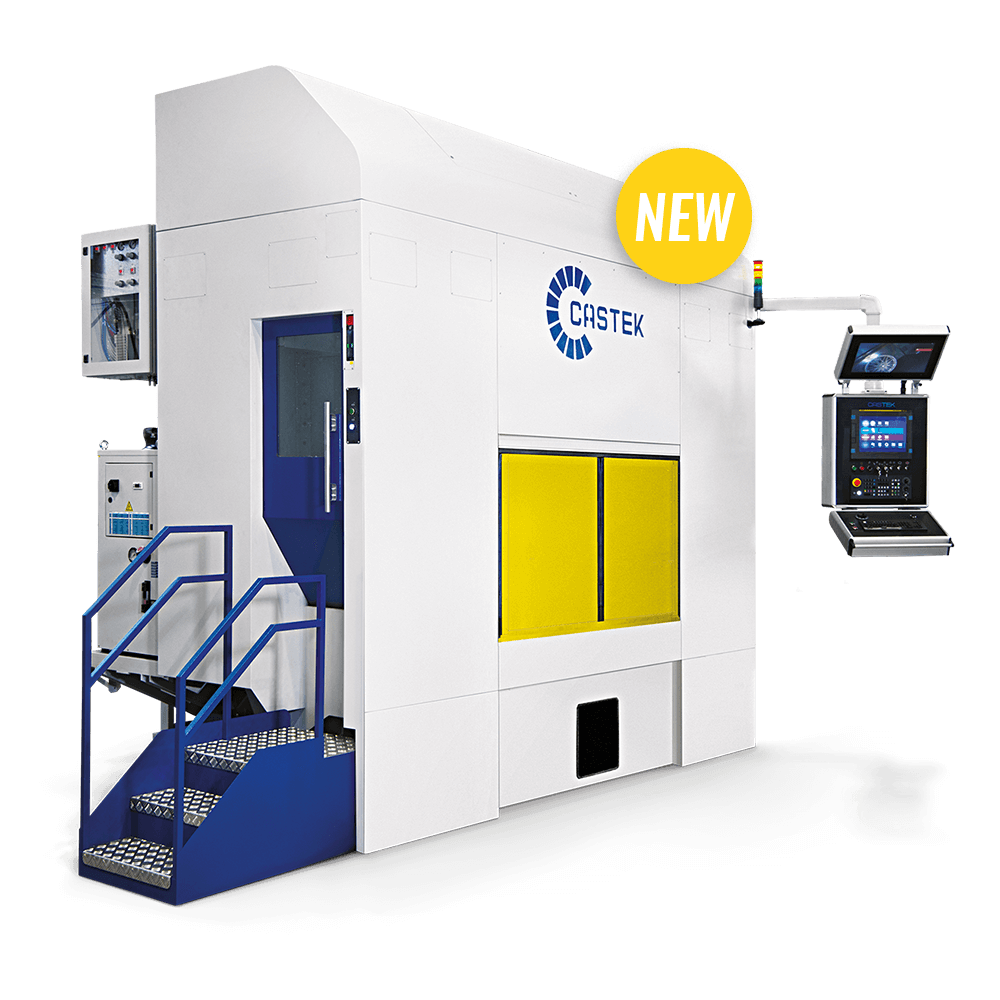

Versioni con e senza Pallet

VELOCE

Velocità di rotazione tavola: 3.000 giri/min
Velocità di rapido Asse X e Z: 36.000 mm/min

RIGIDA

Acciaio monolitica, elettrosaldata,
stabilizzata e normalizzata.
Peso della macchina: 22.000 Kg

POTENTE

Potenza motore mandrino: 99 kW
Coppia mandrino: 701 Nm

MANDRINO PRINCIPALE AD ALTE PRESTAZIONI

È costituito da una cartuccia indipendente intercambiabile con integrato un motore asincrono di elevata potenza (99 kW) con raffreddamento a liquido. Tempi di accelerazione e frenatura rapidissimi (3 secondi).

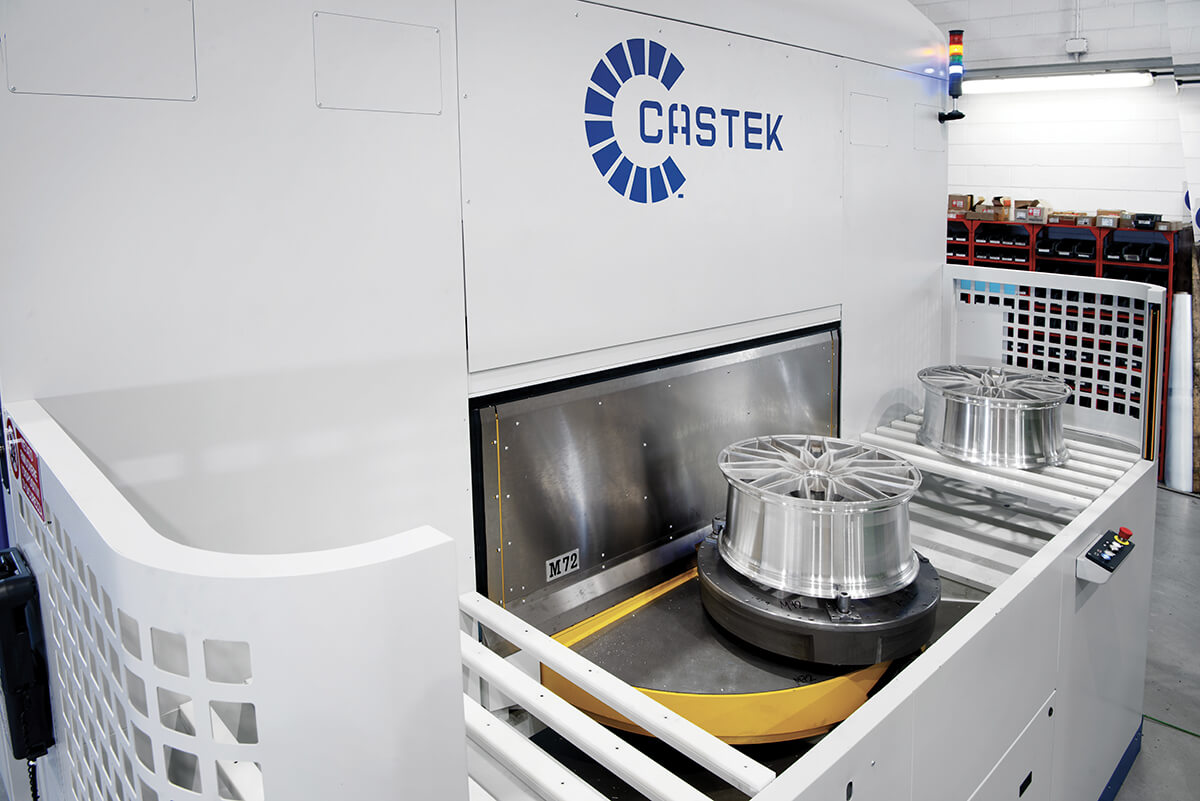

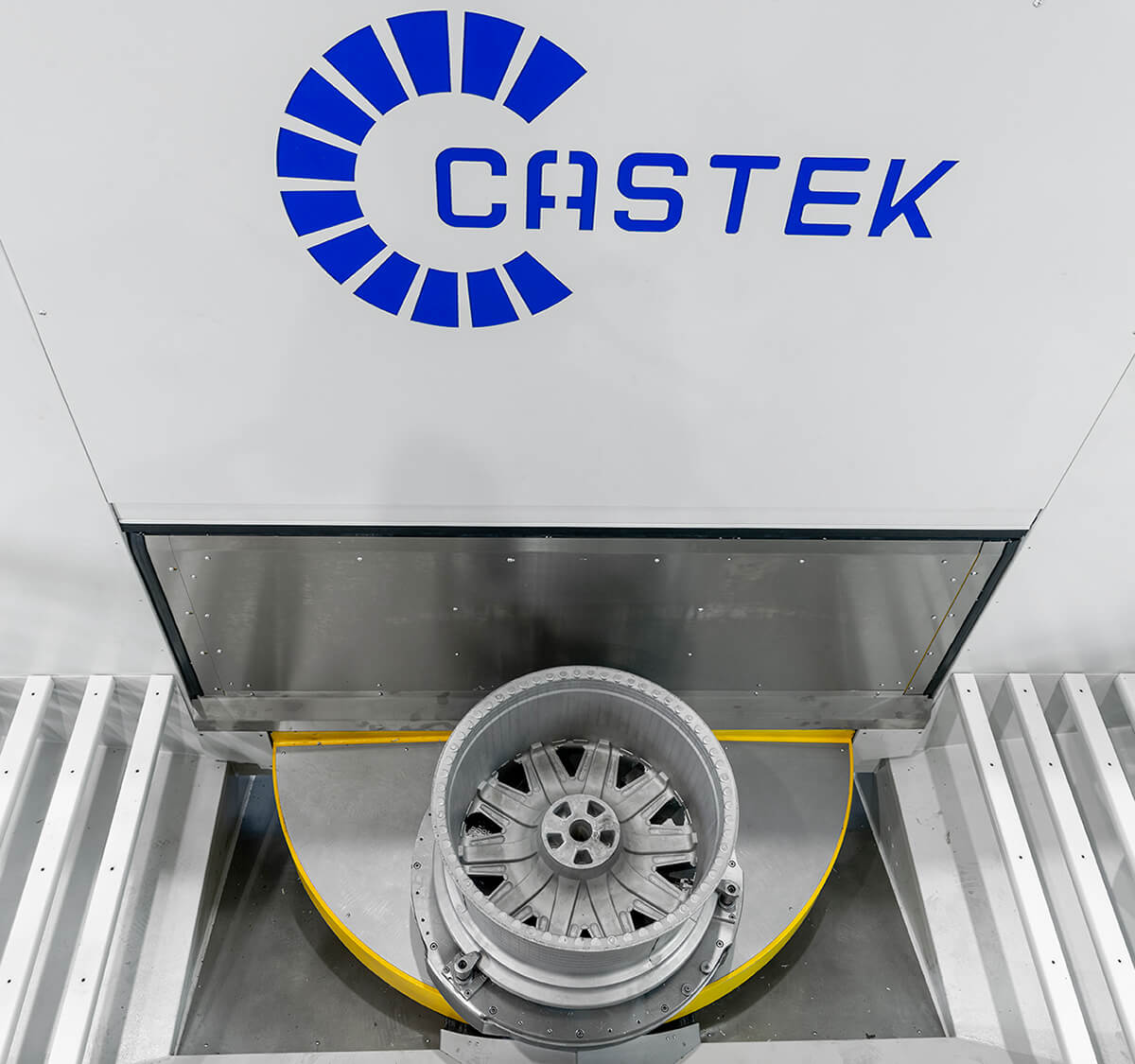

PALLET

Il più veloce della sua categoria a comando elettro-idraulico, un tempo di cambio pallet di soli 6 secondi e costante nel tempo.

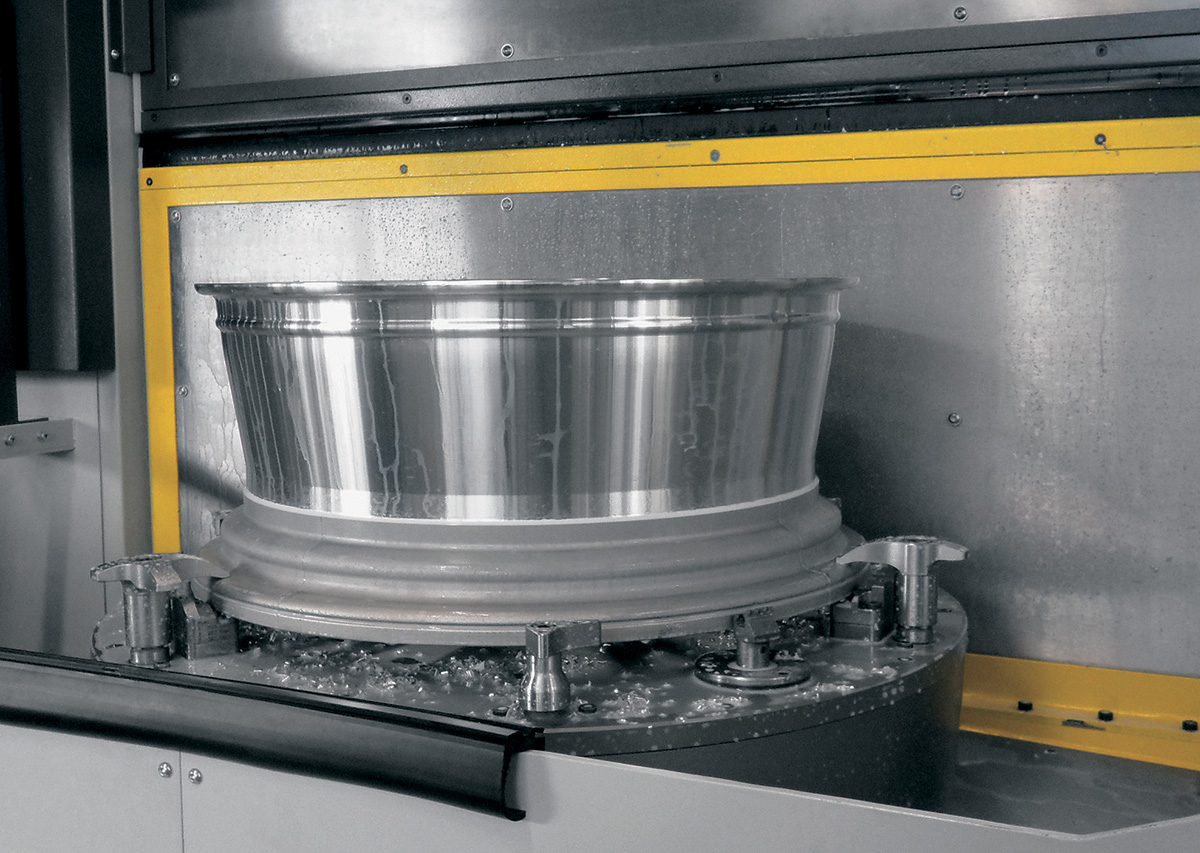

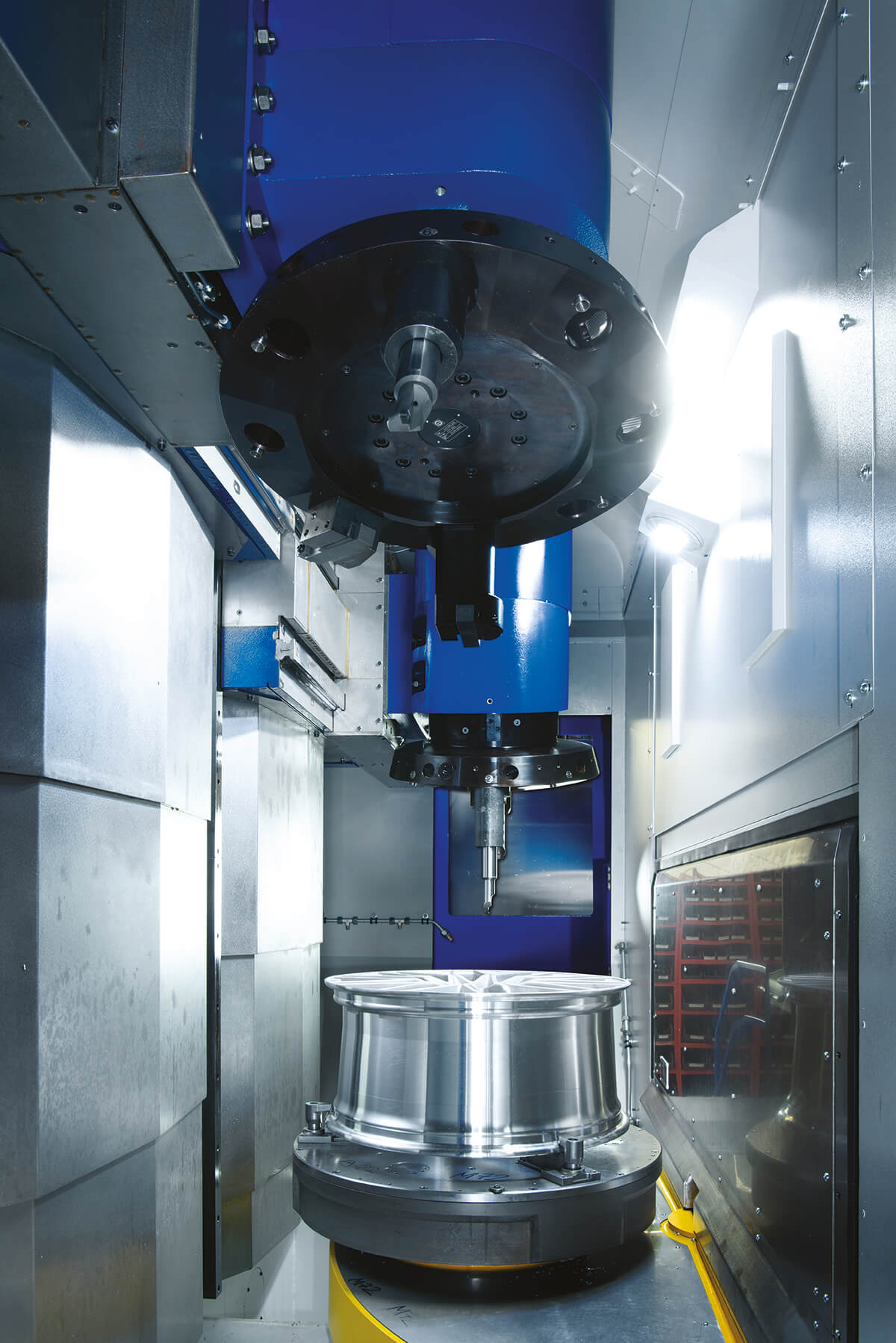

AREA DI LAVORO

Massima area di lavorazione, si possono lavorare ruote fino a un diametro di 24” (inch) e un’altezza di oltre 15” (inch)

I Vantaggi

astek conosce le esigenze del mercato automotive. Risparmiare anche solo un secondo sulla produzione di un singolo particolare aumenta la produttività su milioni di pezzi. I torni verticali della serie RDM sono stati studiati per le aziende che producono cerchi in lega leggera. Sono macchine ad altissime prestazioni, totalmente personalizzabili, pronte a dare il massimo e adattarsi a cicli produttivi sempre più esigenti e performanti. Per questo mettiamo impegno e risorse nel perfezionare costantemente l’engineering e nel trovare soluzioni che:

aumentano capacità e flessibilità produttiva
riducono costi e tempi
migliorano qualità e affidabilità

Scheda Tecnica

Scorri per visualizzare la tabella

Modello Macchina / Machine Model		WRC 20	WRC 24
Capacità di lavoro – Operating capacity
Max. diametro di tornitura Max. turning diameter	mm	680	800
Max. diametro di rotazione Max. rotation diameter	mm	800	880
Max. altezza pezzo da lavorare Max. height of piece to be machined	mm	450	500
Attacco naso mandrino Spindle nose connection		ASA 11″	ASA 11″
Max. carico ammesso Max. load allowed	Kg	300 + 300	300 + 300
Velocità mandrino – Spindle speed
Numero gamme di velocità Number of speed ranges		n. 1	n. 1
Velocità max. di rotazione mandrino Max. spindle rotation speed	giri/1	3.000	2.500
Potenza motore mandrino in S1 Spindle motor power in S1	kW	76	99
Max. coppia in S1 – S6 Max. torque in S1 – S6	Nm	S1=556 / S6=755	S1=701 / S6=840

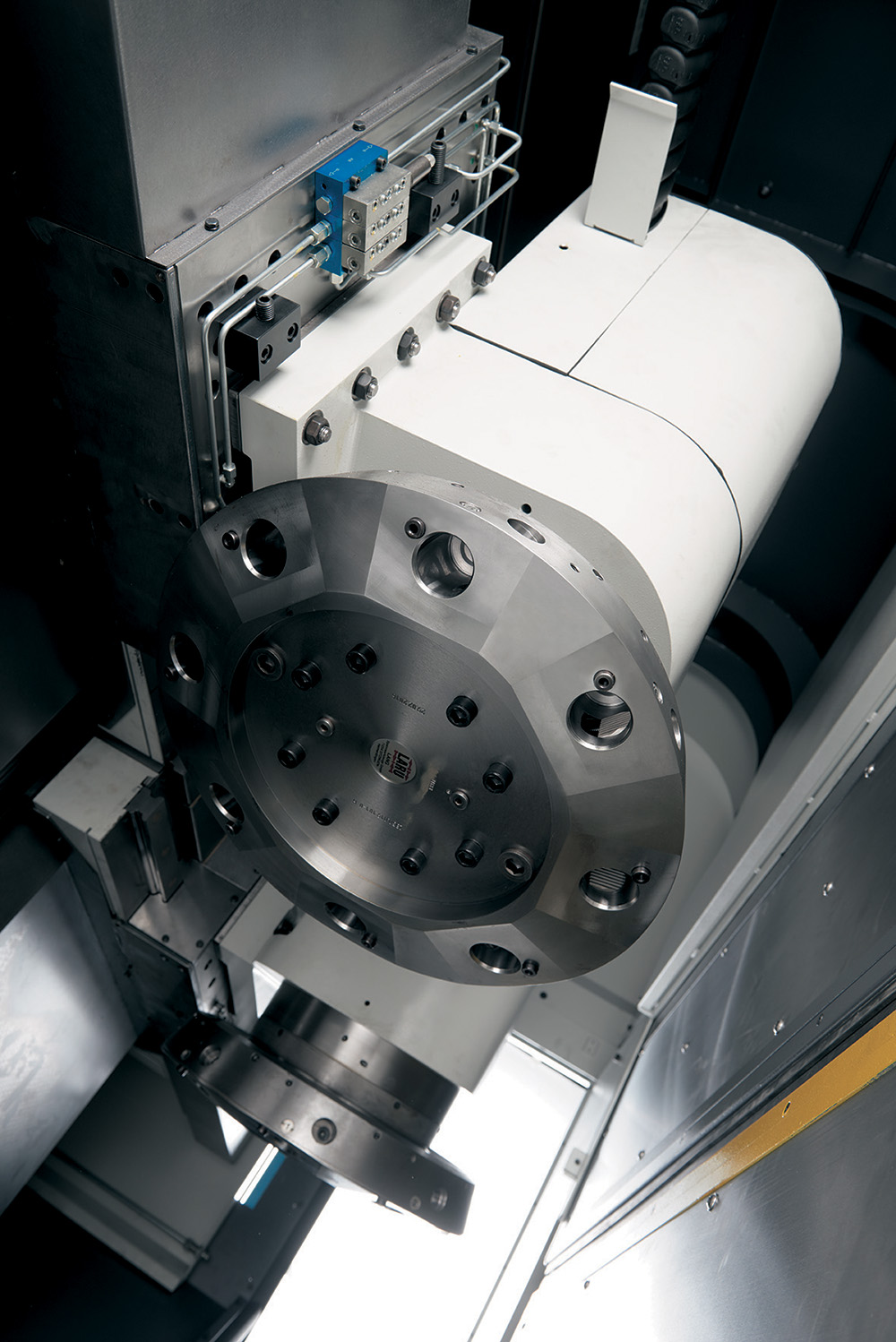

Torrette Utensili – Tool turrets
Numero torrette Number of turrets	n.</>	2	2
Posizionamento torrette Position of turret		Verticale inclinate a 15°	Verticale inclinate a 15°
Posizione utensili per singola torretta Position of tools per single turret	n.	8	8
Attacco utensili Tools connection		VDI 50	VDI 50
Massima lunghezza utensile Maximum tool length	mm	400	450
Tempo di rotazione alla posizione vicina Rotation time to next position	sec	0,8	0,8
Assi – Axes
Velocità di rapido Rapid feed	mm/1	36.000	36.000
Corsa orizzontale assi “X1” e “X2” Horizontal stroke “X1” and “X2” axes	mm	550	550
Corsa verticale assi “Z1” e “Z2” Vertical stroke “Z1” and “Z2” axes	mm	960	960
Diametro viti a ricircolo di sfere Diameter of recirculating ball screws	mm	50	50
Coppia assi Axes torque	Nm	22	22
Spinta su singolo asse Thrust on single axis	kN	10,3	10,3
Dati Operativi – Operating data
Peso totale della macchina Total machine weight	Kg	21.000	22.000
